Основу комплекса составляет видеосервер Azimuth VS-5640D, имеющий четыре входа SDI по видео. Звук может использоваться как вложенный в поток — SDI Embedded, так и внешний AES. Внешняя синхронизация обеспечивает с точностью до кадра стабильную работу всей системы вместе с подключенным внешним оборудованием. При необходимости записывать таймкод, его единое значение будет извлекаться из потока SDI (VITC).
Внешний дисковый массив DriveBox, соединен с сервером по интерфейсу SAS и представляет собой центральное хранилище данных всей системы. Этот массив используется как видеосервером, так и станцией монтажа. Диски, составляющие основу массива, являются на данный момент самыми высокопроизводительными и надежными и имеют скорость вращения шпинделя 15000 rpm и интерфейс SAS (3Gb/s). Собранный из 12 таких дисков аппаратный RAID 6, позволил создать надежное (может выйти одновременно из строя до 2-х дисков) и при этом быстродействующее хранилище данных для работы с видео как стандартного и так высокого разрешения.
Видеосервер и станция нелинейного монтажа Avid Liquid подключены к портам встроенного коммутатора SAS дискового массива. Одновременный доступ к папкам и файлам видео и звука от всех клиентов обеспечивается специализированным программным обеспечением для распределенного доступа к файлам SAN Tivoli SANergy.
Применение данной идеологии позволяет беспрепятственно нарастить как число серверов, так и монтажных станций, прибегнув к установке SAS Expander (многопортовые расширители SAS) или перейдя на интерфейс Fibre Channel.

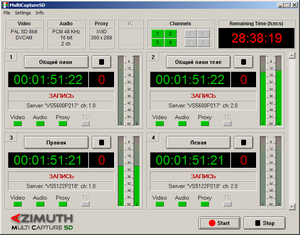

После запуска всех устройств комплекса, на сервере стартует программа MultiCapture, в которой, заранее определив папку для хранения материала, оператор осуществляет синхронный старт записи всех подключенных каналов. Специальная утилита Azimuth Control Panel позволяет оперативно настроить параметры входных интерфейсов видео, звука, тайм-кода и увидеть какая реальная «картинка» поступает на тот или иной вход сервера.
Внутри самого пакета MultiCapture оператор выполняет следующие настройки:
- инициализация всех ресурсов комплекса с учетом доступных серверов и каналов;
- выбор числа каналов записи;
- выбор кодека для записи, вплоть до некомпрессированного видео;
- выбор числа каналов звука (до 16) для каждого из каналов видео;
- определение структуры директорий и формата имен файлов видео и звука.
Для описываемого комплекса выбираются 4 канала синхронной записи сигнала SDI с кодеком DVCPRO50 и 4 каналами звука. Записанные файлы AVI+WAV открываются без перекодировок и конвертаций в пакете AVID Liquid. Этот монтажный пакет от AVID настроен на работу с теми же папками дискового массива, с которыми работает сервер. Массив на SAS дисках гарантирует безупречную работу всего комплекса с большим количеством «встречных запись-чтение» потоков DV50.
Главной особенностью комплекса стала возможность начинать монтаж, не дожидаясь реального окончания записи всего события (трансляции). Для этого на видеосервере выбирается режим периодического закрытия записываемых файлов с сохранением с точностью до кадра синхронности материала. Значение периодичности закрытия задается перед началом записи и зависит от общей длительности трансляции, требуемой длительности смонтированной программы и опытности монтажера.
По просьбе компании PostPro — Заказчика комплекса для ускорения процесса импорта клипов в библиотеку сюжетов и на таймлайн, нами было проведено файловое адаптирование системы MultiCapture под систему AVID Liquid. Данная доработка позволила существенно сократить и без того небольшое время на монтаж выходной программы, т.к. не требуется время на оцифровку материала или его перенос.

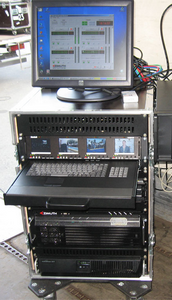

Еще одной важной особенностью комплекса является его высокая мобильность. Сервер и массив устанавливаются в переносной мобильный кофр, в котором также расположены мониторная контрольная сборка, входные и выходные видео преобразователи с устройствами развязками, а также источник бесперебойного питания. Для упрощения работы в полевых условиях, управление интерфейсом пакета MultiCapture осуществляется через монитор с функцией TouchScreen.
Кофр с установленным оборудованием позволяет легко переносить комплекс, адаптируясь к новым съемочным условиям. Если комплексу предстоит перемещения на далекие расстояния, сервер и массив, вынимаются из кейса и упаковываются в специальные транспортировочные кофры.
Необходимо особо отметить надежность всех узлов и устройств описываемого комплекса. В сервере и массиве установлены сдвоенные блоки питания, работающие в горячем резерве. Сам массив собран в RAID6 и укомплектован батарейным блоком резервного питания, а системный диск сервера собран в «зеркало». С целью избыточного резервирования Заказчиком были приобретены дополнительные блоки питания к серверу, массиву и запасные SAS диски.
Описанный комплекс практически с первой недели эксплуатации работал в реальных внестудийных условиях. Сначала совместно с классической магнитофонной цепочкой, а затем уже самостоятельно. На нем записывались открытие и закрытие фестиваля Кинотавр в Сочи в 2008 и 2009 годах, программы цикла «Имя России» на канале Россия, ряд концертов в Кремле, на Красной площади и другие мероприятия.
После почти года эксплуатации система MultiCapture показала высокую надежность, хорошие эксплуатационные характеристики, адаптируемость под требуемый формат записи и стабильность выдаваемых результатов. Хочется особо подчеркнуть тот факт, что система является комплексом на вырост, т.к. наращивается до работы с сигналами и файлами HD разрешения без дополнительных аппаратных модернизаций оборудования.
